Machine Vision
Industrielle Bilderfassung in Hochgeschwindigkeit
Maschinelles Sehen, industrielle Bildverarbeitung oder auch Machine Vision sind Synonyme für eines der bedeutendsten technischen Fachgebiete in der industriellen Automatisierung und der Qualitätssicherung. Immer mehr Produktionsabläufe werden überwacht und dokumentiert. Das „Sehen“ wird für die Maschine zum wichtigen „Sinnesorgan“. Mit Machine Vision Kameras unterstützen wir die Automatisierungstechnik in weiten Bereichen, um nicht nur die High-End Produktion zu ermöglichen, sondern auch um Daten für Industrie 4.0 und KI zur Verfügung zu stellen.

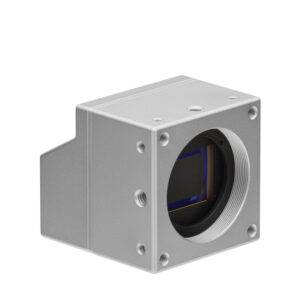

CamPerform-Cyclone Serie
Diese Kameras nutzen die CoaXPress Schnittstelle in der Version 2.0 um pro Kanal mit bis zu 12.5 Gbps Bilddaten zu übertragen. Damit sind in Echtzeit höchste Bildraten in Kombination mit bester Detailauflösung möglich
- CXP-12 Schnittstelle für 4x 12,5 Gb/s
- kleines Gehäuse

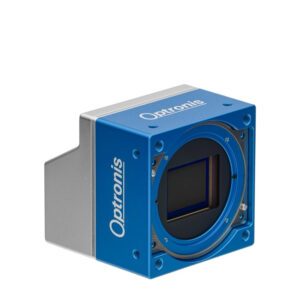

CamPerform-CP Serie
Die CamPerform-CP Serie bietet eine breite Palette Kameras für eine Vielzahl von Anwendungen. Alle Kameras sind mit der CoaXPress Schnittstelle für Übertragungen von bis zu 6,25 Gb/s pro Kanal ausgestattet.
- CXP-6 Schnittstelle für 4x 6,25 Gb/s
- verschiedene Gehäuse für individuelle Anwendungen

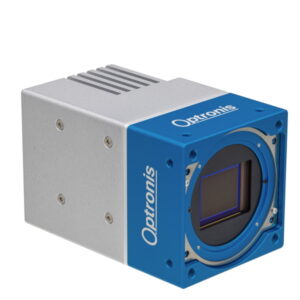

CamPerform-CycloneFiber Serie
Mit der CamPerform-CycloneFiber Serie werden Anwendungen abgedeckt, die die neue CoaXPress over-Fiber Schnittstelle nutzen.
- CoaXPress over-Fiber Schnittstelle
- konfigurierbar durch QSFP+ Module
- bis zu 10 km Kabellänge
| Model Name | Auflösung [MPixel] | Bildrate [fps] | Sensor Typ | Pixelgröße [µm] | A/D Wandlung | Schnittstelle Typ |
|---|---|---|---|---|---|---|
| Cyclone-65-70 | 65 | 71 | GMAX3265 | 3,2 | 8 / 10 bit | CXP-12 |
| CycloneFiber-65 | 65 | 71 | GMAX3265 | 3,2 | 8 / 10 bit | CoaXPress-over-Fiber |
| Cyclone-25-150 | 25 | 150 | GMAX0505 | 2,5 | 8 / 10 bit | CXP-12 |
| Cyclone-21-230 | 21 | 230 | GSPRINT4521 | 4,5 | 8 / 10 bit | CXP-12 |
| CycloneFiber-21 | 21 | 230 | GSPRINT4521 | 4,5 | 8 / 10 bit | CoaXPress-over-Fiber |
| Cyclone-16-300 | 16 | 293 | LUX160 | 3,9 | 8 / 10 bit | CXP-12 |
| Cyclone-5-700 | 5 | 693 | LUX51 | 5 | 8 / 10 bit | CXP-12 |
| CycloneFiber-5 | 5 | 693 | LUX51 | 5 | 8 / 10 bit | CoaXPress-over-Fiber |
| Cyclone-2-2000 | 2 | 2.166 | LUX19HS | 10 | 8 / 10 bit | CXP-12 |
| CycloneFiber-2 | 2 | 2.166 | LUX19HS | 10 | 8 / 10 bit | CoaXPress-over-Fiber |
| Cyclone-1HS-3500 | 1 | 3.518 | LUX13HS | 13,7 | 8 / 10 bit | CXP-12 |
| CP70-16-*-148 | 16 | 148 | LUX160 | 3,9 | 8 bit | CXP-6 |
| CP70-12-*-188 | 12 | 188 | CMV12000 | 5,5 | 8 / 10 bit | CXP-6 |
| CP70-2-*-1000 | 2 | 1.085 | LUX19HS | 10 | 8 bit | CXP-6 |
| CP70-1HS-*-1900 | 1 | 1.981 | LUX13HS | 13,7 | 8 bit | CXP-6 |
| CP70-1-*-1000 | 1 | 1.051 | LUX1310 | 6,6 | 8 / 12 bit | CXP-6 |
| CP80-4-*-500 | 4 | 506 | AM41 | 7 | 8 bit | CXP-6 |
| CP90-4-*-500 | 4 | 506 | AM41 | 7 | 8 bit | CXP-6 |
| CP80-3-*-540 | 3 | 543 | Lupa 3000 | 8 | 8 bit | CXP-6 |
| CP90-3-*-540 | 3 | 543 | Lupa 3000 | 8 | 8 bit | CXP-6 |
Bildraten-Rechner
Der Bildraten-Rechner berechne die Aufnahmegeschwindigkeit der ausgewählten Kamera. Basierend auf der gewünschte Bildgröße wird die verfügbare Auflösung und die Bildrate angezeigt. Für Kameras der CamPerform Serien werden zusätzlich die für verschiedenen Übertragungsarten möglichen Geschwindigkeiten gelistet. Öffnen Sie den Bildraten-Rechner mehrfach um Kameras einfach vergleichen zu können.
Optronis-Serien für Machine Vision
Kameras der CamPerform-CL, CamPerform-CP und CamPerform-Cyclone Serie liefern bis zu 300.000 Bildern pro Sekunde. Diese werden verlustlos in Echtzeit übertragen. Während bei den CamPerform-CL Kameras noch die CameraLink Schnittstelle ausreichte, kommt bei der CamPerform-CP Serei bereits die CoaXPress-Schnittstelle zum Einsatz. Die noch schnelleren CamPerform-Cyclone Kameras verwenden die CoaXPress 2.0 Schnittstelle. Die Kameras eignen sich hervorragend für schnelle bis hin zu hochkomplexen Machine-Vision-Anwendungen und decken ein breites Sortiment bezüglich der Sensorauswahl ab. Besonders die CamPerform-Cyclone Kameras sind durch ihr Gehäuse flexibel an die Anforderungen anpassbar
Schnell und präzise bei bis zu 50 Gbit pro Sekunde
Die CoaXPress-Schnittstelle kommt in den Kamera-Serien CamPerform-Cyclone und CamPerform-CP zum Einsatz. Damit verfügen diese Serien über ausreichend schnelle Schnittstellen um hohe Bildrate übertragen zu können. In den CamPerform-Cyclone Kameras kommt die neueste CoaXPress-Schnittstelle in der Version 2.0 zum Einsatz um besonders leistungsstarke Kameras zu bieten. Damit können bis zu 12,5 Gbit/s auf einer Leitung (CXP-12) übertragen werden. Durch die Bündelung von 4 Leitungen entspricht das einer Datenrate von 50 Gbit pro Sekunde oder einer Pixelrate von rund 4 Gpixel pro Sekunde.
