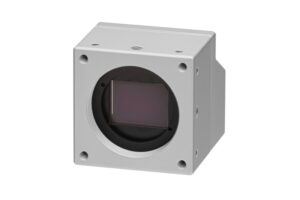

Cyclone-65-70

3D View

Standards


Die Cyclone-65-70 zeichnet sich durch ihre sehr hohe Bildrate von 71 Bilder/Sekunde aus. Wird die zu erfassende Bildhöhe reduziert, kann die Bildrate weiter gesteigert werden. Der verwendete Sensor GMAX3265 arbeitet im Global Shutter Betrieb und ist in einer Monochrom- und Farb-Version einsetzbar. Die großen Pixel bieten einen hohen Dynamikbereich bei geringem Rauschen. Wie alle Kameras der CamPerform-Cyclone Serie wird zur Übertragung die CoaXPress Schnittstelle Version 2.0 mit 4 Kanälen bei je 12,5 Gb/s verwendet.
Die Cyclone-65-70 ist durch ihre großen Pixel geeignet um auch geringe Helligkeitsunterschiede schnell erfassen zu können.


Mehr Details zum Produkt

Performance

Resolution (H x V)Frames / second

9.344 x 7.000

71

4.672 x 3.500

141

3.840 x 2.160

228

1.920 x 1.080

449

9.280 x 256

1.736

Model options

Article numberDescription / second

Cyclone-65-70-M

Monochrom Kamera

Cyclone-65-70-C

Farb Kamera

Specifications

Component / featureWert

Sensor Type

GMAX3265

Auflösung

9.344 x 7.000 Pixel

Bildrate (volle Auflösung)

20 bis 71 Bilder/Sek.

Belichtungszeit

12 µs .. 1 / Bildrate

Aktive Fläche

29,9 mm x 22,4 mm

Bilddiagonale

37,36 mm

Pixelabstand

3,2 µm x 3,2 µm

A/D Wandlung

8/10 Bit

Systemverstärkung

46 e/DN
