Machine Vision
Die passende High-Speed-Kamera für Ihre Anwendung
Von klassischem CoaXPress über optische Datenübertragung bis zur neuen 100-Gbit/s-Leistungsklasse: Die Optronis Kameraserien decken unterschiedliche Anforderungen in der industriellen High-Speed-Bildverarbeitung ab. Wählen Sie die Plattform passend zu Datenrate, Übertragungsweg und Systemarchitektur.
CyclonePlus
Die Standardplattform
Die bevorzugte Optronis Plattform für neue High-Speed-Machine-Vision-Systeme.
CyclonePlus kombiniert hohe Bildraten mit CoaXPress und flexiblen Möglichkeiten
zur Integration in industrielle Bildverarbeitungssysteme.
- bis 50 Gbit/s · CoaXPress CXP-12
- 1–65 MP · je nach Kameramodell
- bis 3.518 fps · je nach Auflösung
- FFC · flexible Mechanik und Objektivintegration
Geeignet für: neue Machine-Vision- und OEM-Designs
CycloneFiber
Der Fiber-Spezialist
High-Speed-Bildgebung mit optischer Datenübertragung. CycloneFiber ist für
Systemarchitekturen ausgelegt, bei denen große Übertragungsdistanzen oder
elektromagnetisch anspruchsvolle Umgebungen eine faseroptische Verbindung erfordern.
- CoaXPress-over-Fiber
- Standard QSFP+ Module
- 2–65 MP · je nach Kameramodell
- bis 2.166 fps · je nach Auflösung
Geeignet für: große Distanzen und EMI-sensitive Umgebungen

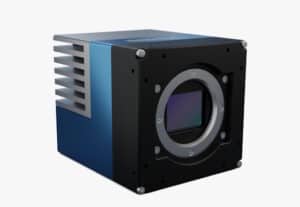

Hurricane – NEU
Die neue Leistungsklasse
Wenn 50 Gbit/s nicht mehr ausreichen: Hurricane erweitert das Optronis Portfolio
um eine High-Speed-Plattform mit 100 Gbit/s CoaXPress-over-Fiber
für besonders datenintensive Machine-Vision-Systeme.
- 100 Gbit/s · CoaXPress-over-Fiber
- 9,4 MP · 4096 × 2304 Pixel
- 1.236 fps · bei voller Auflösung
- Standard QSFP28 · ROI · Dual ROI · Line Skipping
Geeignet für: Anwendungen mit sehr hohen Anforderungen an
Auflösung, Bildrate und Datenbandbreite

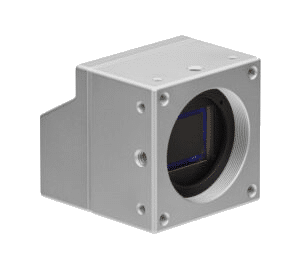

Cyclone
Die bewährte Plattform
Bewährte CoaXPress-Technologie für bestehende Systeme und etablierte
Kamera-Integrationen. Cyclone steht für Kontinuität und langfristige
Verfügbarkeit innerhalb installierter Anwendungen.
- bis 50 Gbit/s · CoaXPress CXP-12
- 1–65 MP · je nach Kameramodell
- bis 3.518 fps · je nach Auflösung
- breite Sensorauswahl
Geeignet für: bestehende Systeme und etablierte Cyclone-Integrationen
| Model Name | Auflösung [MPixel] | Bildrate [fps] | Sensor Typ | Pixelgröße [µm] | A/D Wandlung | Schnittstelle Typ |
|---|---|---|---|---|---|---|
| CyclonePlus-65 | 65 | 71 | GMAX3265 | 3,2 | 8 / 10 bit | CXP-12 |
| CycloneFiber-65 | 65 | 71 | GMAX3265 | 3,2 | 8 / 10 bit | CoaXPress-over-Fiber |
| Cyclone-65-70 | 65 | 71 | GMAX3265 | 3,2 | 8 / 10 bit | CXP-12 |
| CyclonePlus-25 | 25 | 150 | GMAX0505 | 2,5 | 8 / 10 bit | CXP-12 |
| Cyclone-25-150 | 25 | 150 | GMAX0505 | 2,5 | 8 / 10 bit | CXP-12 |
| CyclonePlus-21 | 21 | 230 | GSPRINT4521 | 4,5 | 8 / 10 bit | CXP-12 |
| CycloneFiber-21 | 21 | 230 | GSPRINT4521 | 4,5 | 8 / 10 bit | CoaXPress-over-Fiber |
| Cyclone-21-230 | 21 | 230 | GSPRINT4521 | 4,5 | 8 / 10 bit | CXP-12 |
| Cyclone-16-300 | 16 | 293 | LUX160 | 3,9 | 8 / 10 bit | CXP-12 |
| CyclonePlus-14 | 14 | 312 | GSPRINT5514BSI | 5,5 | 8 / 10 bit | CXP-12 |
| CyclonePlus-9 | 9 | 509 | LUX9506 | 6,5 | 8 / 10 bit | CXP-12 |
| CyclonePlus-5 | 5 | 693 | LUX51 | 5 | 8 / 10 bit | CXP-12 |
| CycloneFiber-5 | 5 | 693 | LUX51 | 5 | 8 / 10 bit | CoaXPress-over-Fiber |
| Cyclone-5-700 | 5 | 693 | LUX51 | 5 | 8 / 10 bit | CXP-12 |
| CyclonePlus-2 | 2 | 2.166 | LUX19HS | 10 | 8 / 10 bit | CXP-12 |
| CycloneFiber-2 | 2 | 2.166 | LUX19HS | 10 | 8 / 10 bit | CoaXPress-over-Fiber |
| Cyclone-2-2000 | 2 | 2.166 | LUX19HS | 10 | 8 / 10 bit | CXP-12 |
| CyclonePlus-1HS | 1 | 3.518 | LUX13HS | 13,7 | 8 / 10 bit | CXP-12 |
| Cyclone-1HS-3500 | 1 | 3.518 | LUX13HS | 13,7 | 8 / 10 bit | CXP-12 |
Bildraten-Rechner
Der Bildraten-Rechner berechne die Aufnahmegeschwindigkeit der ausgewählten Kamera. Basierend auf der gewünschte Bildgröße wird die verfügbare Auflösung und die Bildrate angezeigt. Für Kameras der Cyclone und CyclonePlus Serien werden zusätzlich die für verschiedenen Übertragungsarten möglichen Geschwindigkeiten gelistet. Öffnen Sie den Bildraten-Rechner mehrfach um Kameras einfach vergleichen zu können.
Optronis Kameras für Machine Vision
Alle Kameras liefern Bildaten mit höchster Datenrate um bis zu 300.000 Bildern pro Sekunde verlustlos zu übertragen. Diese stehen in Echtzeit für die Verarbeitung zur Verfügung. Die schnellen Cyclone Kameras verwenden die CoaXPress 2.1 Schnittstelle. Die Kameras eignen sich hervorragend für schnelle bis hin zu hochkomplexen Machine-Vision-Anwendungen und decken ein breites Sortiment bezüglich der Sensorauswahl ab. Zudem sind die Cyclone Kameras sind durch ihr Gehäuse flexibel an die Anforderungen anpassbar.
Schnell und präzise bei bis zu 50 Gbit pro Sekunde
Die CoaXPress-Schnittstelle kommt in den Kamera-Serien Cyclone und CyclonePlus zum Einsatz. Damit verfügen diese Serien über ausreichend schnelle Schnittstellen um hohe Bildrate übertragen zu können. Mit der neuesten CoaXPress-Schnittstelle in der Version 2.1 bieten die Cyclone Kameras besonders hohe Übertragungsraten. Damit können bis zu 12,5 Gbit/s auf einer Leitung (CXP-12) übertragen werden. Durch die Bündelung von 4 Leitungen entspricht das einer Datenrate von 50 Gbit pro Sekunde oder einer Pixelrate von rund 4 Gpixel pro Sekunde.
