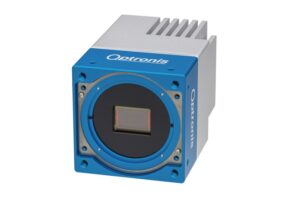

CycloneFiber-2
3D View
Beschreibung
Die CycloneFiber-2 verwendet den LUX19HS Sensor. Er bietet eine 2 MegaPixel Auflösung bei über 2.000 Bilder pro Sekunde. Die Reduktion der Auflösung erlaubt die weitere Erhöhung der Bildrate. Durch die Global Shutter Funktion des Sensors ist die Kamera ideal für die zeitgleiche Erfassung aller über die Bildfläche verteilten Ereignisse.
Die Bilddaten werden durch eine faseroptische Schnittstelle basierend auf industrielle erprobten Komponenten übertragen. Das Protkoll ist dem der standardisierten CoaXPress 2.0 Schnittstelle angelehnt. Die Vorteile dieser Schnittstelle stehen damit auch der CycloneFiber-2 Kamera zur Verfügung. Zusätzlich können sehr lange Übertragungswege überbrückt werden.
Mehr Details zum Produkt
Model options
| Article number | Description / second |
|---|---|
CL600x2 /M /FM |
monochrome, Nikon F-Mount |
CL600x2 /M /CM |
monochrome, C-Mount |
CL600x2 /C /FM |
colour, Nikon F-Mount |
CL600x2 /C /CM |
colour, C-Mount |
Specifications
| Component / feature | Wert |
|---|---|
Resolution (max.) |
1.280 x 1.024 |
Frame rate @ max. res. |
500 fps |
Image sensor |
Progressive Scan CMOS |
Exposure time |
>=1 µs |
Active area |
17.92 mm x 14.34 mm |
Sensor diagonal dimension |
22.95 mm |
Pixel size |
14 µm x 14 µm |
A/D Conversion |
10 bit or 8 bit |
Dynamic |
60 dB (90 dB optical) |
Sensitivity |
25 V/lux*s |
Shutter |
Global |
Synchronization |
internal, external |
Synchronization level |
TTL |
Interface |
CameraLink (Base-Medium-Full) |
Frequency |
85 MHz |
Power |
5 VDC / 5 W |
Lens Mount |
Nikon F-Moun (optional C-Mount) |
Weight |
250 g |
Operating temperature |
0°C ... 40°C |
Humidity |
<80 % relative, non-condensed |
Dimensions |
56 mm x 56 mm x 44 mm |
Conformity |
CE, RoHS |
Scope of delivery |
Camera CL600x2, power supply, manual and CamSetup sofware for windows |
